4000m Longueur CNC Tandem Press Brake Machine Outil V unique en bas de la courbure 5mm feuille

Quelle est la machine de freinage de presse:

et me vous fournir une vue d'ensemble plus détaillée des machines de freinage à presse:
Un frein à presse est un type d'outil de machine de traitement des métaux utilisé pour plier la tôle ou d'autres matériaux.

Il se compose d'une matrice inférieure stationnaire (ou lit) et d'une matrice supérieure mobile (ou bélier) qui applique une force pour plier le matériau

dans la forme désirée.
Les composants clés d'une machine à frein à presse comprennent:
Cadre: le cadre de travail lourd fournit le support structurel de la machine.
Ram: La matrice supérieure mobile qui applique la force de flexion. Elle est actionnée par des moyens hydrauliques, électriques ou mécaniques.
Lit: Le matériau inférieur stationnaire qui soutient la pièce pendant la flexion.
Backgauge: arrêts réglables qui positionnent la pièce avec précision pour chaque virage.
Outils: Les matrices ou outils interchangeables qui donnent le profil de flexion souhaité.
Contrôles: L'interface pour la programmation et le contrôle du processus de flexion, souvent avec des capacités CNC.

fournisseur de frein à presse hydraulique CNC de haute qualité et de machine de couchage hydraulique

Échelle de grille FAGO sur la machine à frein à presse CNC:

La règle de grille est souvent utilisée dans le système servo en boucle fermée des machines-outils à frein à presse CNC, qui

Le signal de sortie mesuré est une impulsion numérique.

qui présente les caractéristiques d'une large plage de détection, d'une grande précision de détection et d'une réponse rapide.

 Principe de la machine de freinage par pressage CNC en tandem:

Choisissez deux WE67K- série CNC frein à presse avec les mêmes spécifications, et configurer la double machine

La liaison de deux machines-outils peut traiter des pièces de travail extrêmement longues et épaisses.

Les deux machines-outils peuvent également être utilisées séparément en même temps, ce qui améliore l'efficacité de la production et permet d'économiser

Le mécanisme de synchronisation adopte un mécanisme mécanique de déformation.

le trajet du curseur supérieur et la position du châssis de retenue arrière sont

réglage rapide par moteur réglage manuel fin, affichage de commande numérique électronique électro-hydraulique WE67K

La machine de pliage CNC servo peut être reliée par plusieurs machines.

utilisés pour l'utilisation interactive de plaques longues et épaisses et de pièces longues et courtes.

avec la même pression, il a un avantage évident en termes de prix dans la même configuration, ce qui peut économiser le coût d'utilisation

pour les clients.

Outil de cuisson à la machine à presses CNC Données techniques


Machine à plier des tôles à CNC Caractéristiques
Le système de freinage à pression synchrone utilise une hydraulique de pointe (Bosch-Rexroth ou
Il s'agit d'un projet de recherche et de développement dans le domaine de l'électronique (Telemecanique, Merlin Gerin Legrand, Siemens).
Le cadre de freinage à pression est un système de freinage à pression robuste.
Construction en acier soudé en mono-blocs, soulagé des contraintes après soudage et usiné
sans repositionnement pour garantir la précision de la machine, tout compris, assurant un minimum
déviation lors de la flexion
Les pistons sont des pièces forgées en acier, moulues avec précision et micropolissées pendant longtemps.
Le frein à pression synchronisée est un bi-cylindre descendant.
un frein à pression hydraulique (axe Y1 Y2) et comprend les éléments suivants:

Éléments majeurs pour frein à presse en tandem CNC:
1Conformité CE, y compris les protecteurs AKAS
2Synchronisation du faisceau par échelles linéaires et vannes proportionnelles
3. système de contrôle de programmation d'angle Delem ou système ESA
4. Axe Y1 + Y2 + X comme standard, indexation automatique de l'axe au démarrage
5. Système européen de fixation des outils haut et bas
6Outil haut de cou de poule durci et Outil de fond en 4 V.
7. Servo-moteur entraîné à l'arrière-gauge sur les vis à billes (= axe X)
8. Table de couronnement / serrage supérieur avec des coudes anti-déflexion
8- Protecteurs latéraux et arrière et interrupteurs de verrouillage de sécurité

Équipement facultatif pour le frein à pression hydraulique CNC de 100 t:
1. Contrôle des axes supplémentaires tels que X1, X2, R1, R2, Z1 et Z2
2Delem 65, 66, 69 et Cybelec 80, 1200, série Modeva
3Une plus grande ouverture de la gorge, une plus grande ouverture de la lumière du jour, etc...
4. Appuie rapide manuelle ou hydraulique
5- Blocs de doigts universels supplémentaires pour le dos
6Système de lubrification à moteur central

Accessoire fourni pour la machine de freinage à pression:

• Support de bras avant, 3 pièces
• Boulons à ancrage, 4 pièces
• Une noix, quelques morceaux.
• La machine à laver, quelques pièces.
• Pistolet à huile, 1 pièce
• Piédal de pied 1 pièce

Pour le freinage par pressage hydraulique:

• Perçage supérieur standard, il peut être sectionné à 500 mm de longueur ou personnalisé.
• Le bord du poinçonnage est HCR 45-50 après traitement thermique
• Utilisez la pince rapide avec défection couronnée pour retenir le poinçonnage.
• La matrice de fond Multi Vee pour plier des feuilles d'épaisseur différente.
• La matrice du fond est HB190-260 après traitement thermique.

Les freins à pression servo = Économies d'énergie = Machine à freins à pression hydraulique CNC
freins à pression hydraulique électriques
5 à 14+ Axe CNC • 110, 150, 195 Tonnages • Longueur de flexion de 8' à 10'
Nos freins à pression hydraulique servo sont puissants et efficaces pliants métalliques avec une consommation d'énergie jusqu'à 66% inférieure

Le mouvement de ram sur nos freins servo est plus rapide que sur les freins de frein.

alimenté par des moteurs "électriques" à servo CA qui entraînent l'huile hydraulique "sur demande" en ligne avec des pompes à vitesse variable.

Notre frein à servo-presse réalise un coût par pièce nettement inférieur en utilisant notre très sophistiqué avancé

une technologie qui synchronise les puissantes forces de l'électronique, de l'électricité et de l'hydraulique seulement quand c'est nécessaire.

Vous ne trouverez nulle part un frein plus silencieux, plus économe en énergie ou plus précis.

Téléchargez la brochure ici
La machine de freinage à presse hydraulique CNC.pdf

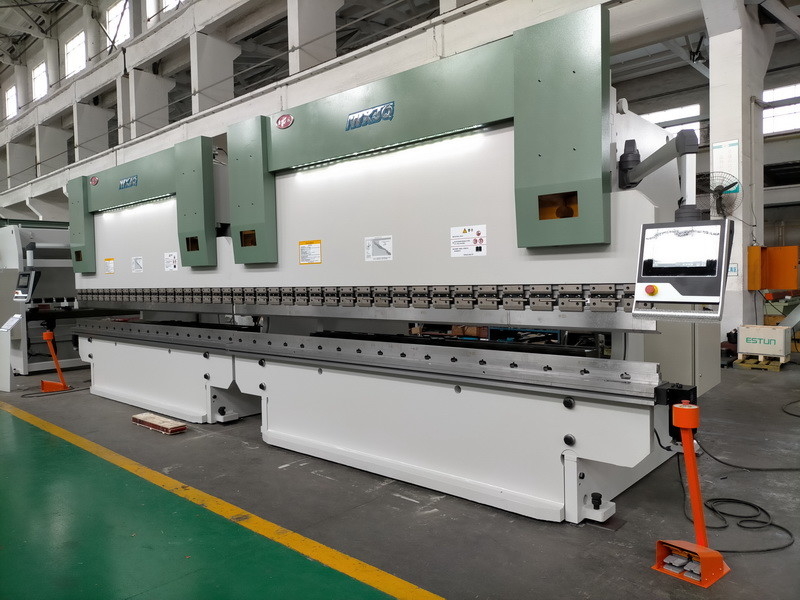

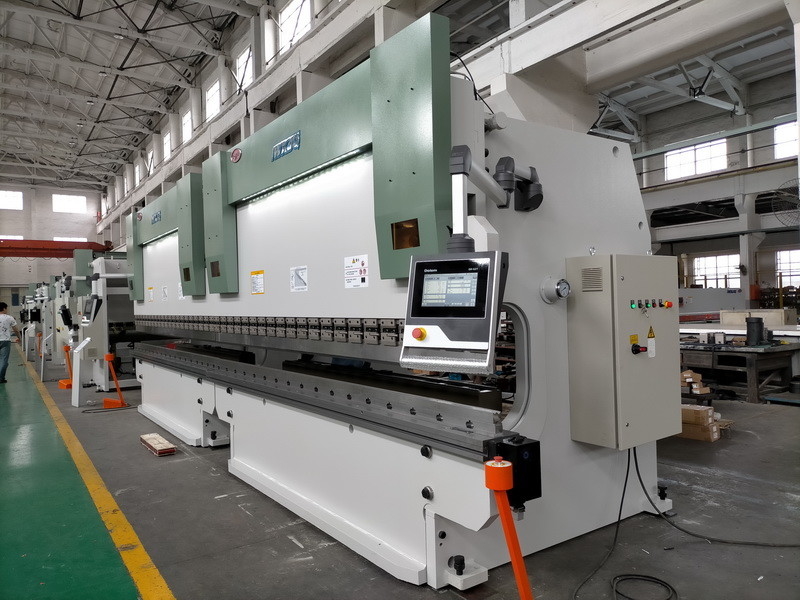

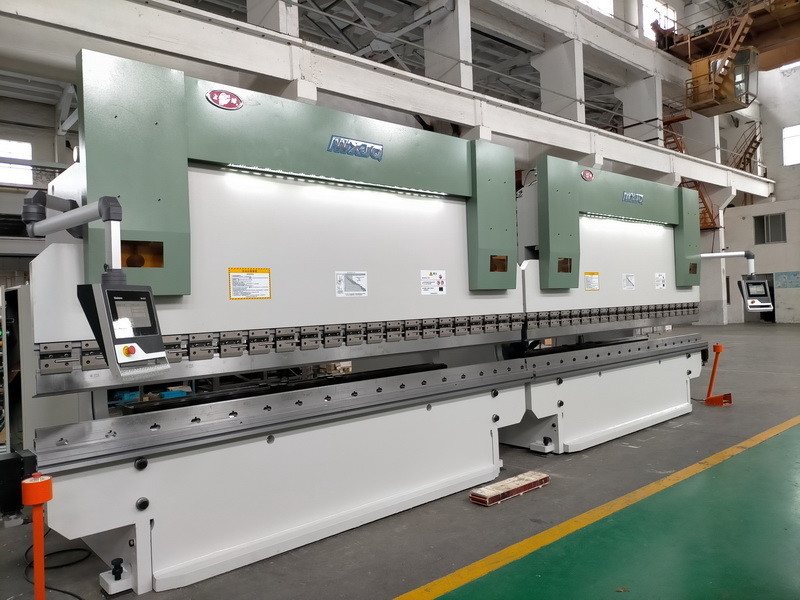

image pour le frein à pression hydraulique CNC:
